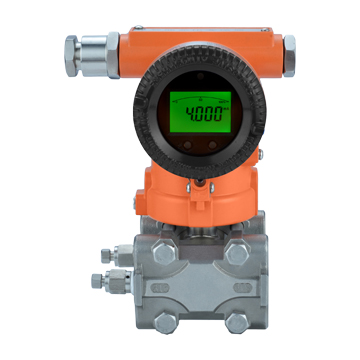

2088A型差壓變送器
2088B型差壓變送器
2088C型差壓變送器
說明：EB2088C型中高溫壓力變送器選用進口耐高溫敏感元件組裝，產品能在315℃高溫下長期穩定工作。芯體與不銹鋼外殼之間采用激光冷焊工藝，使其完全融為一體，確保了變送器在高溫狀態下的安全使用 。傳感器的壓力芯體與放大電路之間，用聚四氟乙烯墊片隔熱，并加油散熱裝置，內部引線孔填充高效隔熱材料硅酸鋁，有效地防止了熱傳導，保證放大電路部分在允許溫度下正常工作。
表6
介質溫度 (℃) | 散熱片數量 n | L (mm) |
150 | 5 | 51 |
250 | 8 | 69 |
315 | 12 | 93 |
2088W型差壓變送器
說明：EB2088W衛生型壓力變送器選用進口高精度、高穩定性防腐芯片組裝，采用激光焊接工藝將芯片與不銹鋼外殼焊接在一起，無壓力腔體，適用于各種易堵塞，要求保持衛生，便于清洗或無菌環境的壓力測量和控制。該產品具有較高的工作頻率，適用于動態測量。
2088F型
2088W型差壓變送器概述:
EB系列2088型壓力變送器采用國際先進水平的傳感器，配合高精度電子元件，經激光調阻和溫度補償，線形補償、信號放大、V/I轉換、壓力過載限流等信號處理等嚴格的工藝過程裝配而成，直接用3位半數字顯示壓力值并輸出工業標準的(4～20)mA信號。
產品經長期老化及穩定性考核的工藝進行篩選，具有抗過壓、過流、反向和電磁干擾等功能，具有有較高的性價比。產品性能穩定可靠，安裝方便。
●進口敏感元器件，溫度漂移小、穩定性好、精確度高 |
●抗干擾能力強：防水、防塵、防震、防腐 |
●適用性廣：產品有多種型號，多種連接方式，適用于各種測量場合 |
EB2088系列壓力變送器選型表
代碼 | 2088壓力變送器型號 |
EB2088A | 上海恩邦2088型壓力變送器 |
EB2088B | 上海恩邦2088型差壓變送器 |
EB2088W | 上海恩邦2088型衛生型壓力變送器 |
EB2088F | 上海恩邦2088型簡易式壓力變送器 |
代碼 | 傳感器類型 |
K | 擴散硅傳感器 |
T | 陶瓷電容傳感器 |
代碼 | 測壓類型 |
A | 絕壓 |
G | 表壓 |
D | 差壓 |
代碼 | 測量范圍 |
見2088系列標準量程表 | |
代碼 | 準確度等級 |
1 | 0.1級 |
2 | 0.2級 |
5 | 0.5級 |
代碼 | 防爆類型 |
P | 普通型 |
d | 隔爆型dⅡBT4 |
i | 本質安全型 iaⅡCT6 |
代碼 | 顯示類型 |
/ | 無現場顯示 |
M2 | 模擬帶顯示 |
M4 | 4 1/2位LCD數字顯示器 |
M5 | 智能LCD顯示器 |
代碼 | 過程接口類型及尺寸 |
2 | M20X1.5 外螺紋 |
3 | G1/2 外螺紋 |
4 | 50.5卡箍 |
5 | 64卡箍 |
T | 特殊規格 |
代碼 | 介質膜片材質 |
2 | 316L不銹鋼 |
3 | 哈氏C-276 |
4 | 蒙乃爾 |
5 | 鉭 |
T | 特殊材質 |
代碼 | 溫度類型 |
C | 常溫 |
L | 中低溫（80~150℃） |
M | 中高溫（150~250℃） |
H | 高溫 （250~350℃） |
T | 特殊規格 |
代碼 | 接線方式 |
1 | 直接引線（不特別說明，按1米線提供） |
2 | Hirschmann接頭 |
3 | 航空插頭 |
4 | 接線端子（鑄鋁殼體） |
5 | 特殊規格 |
代碼 | 輸出信號 |
E | (4～20)mA 模擬信號 |
M | (4～20)mA 數字信號 |
S | (4～20)mA智能型，帶HART協議 |
T | 特殊規格 |
代碼 | 特殊要求 |
N | 無 |
K | 帶抗干擾板 |
代碼 | 工作電源 |
2 | 24V DC |
5 | 220V AC,50Hz |
T | 特殊規格 |
選型舉例： EB2088A GP G01 1 A P M5 2 2 C 4 S N 2 上海恩邦2088A系列壓力變送器 量程（0-5）kPa 準確度等級0.1級 316L膜片 普通型 智能LCD顯示 常溫 M20X1.5外螺紋接口 4-20mA 智能帶Hart協議 24VDC 工作電源 | |
2088系列量程表 | 表7 | |||||
表壓代碼 | 絕壓代碼 | 測量范圍 | 擴散硅過載 | 陶瓷電容過載 | 擴散硅 | 陶瓷電容 |
G01 |
| (0～5)kPa | 0.6MPa | * | ||
G02 |
| （0～7）kPa | 9.0kPa | 0.6MPa | * | * |
G03 |
| （0～10）kPa | 0.6MPa | * | ||
G04 |
| （0～16）kPa | 0.6MPa | * | ||
G05 | A05（陶瓷電容） | （0～20）kPa | 30kPa | 0.6MPa | * | * |
G06 | （0～25）kPa | 40kPa | 1.0MPa | * | * | |
G07 | （0～35）kPa | 55kPa | * | |||
G08 | （0～40）kPa | 1.0MPa | * | |||
G09 | A09（擴散硅） | （0～70）kPa | 90kPa | 1.0MPa | * | * |
G10 | A10 | （0～100）kPa | 150kPa | 1.0MPa | * | * |
G11 | A11 | （0～200）kPa | 300kPa | 1.8MPa | * | * |
G12 | A12 | （0～350）kPa | 500kPa | * | ||
G13 | A13 | （0～400）kPa | 2.5MPa | * | ||
G14 | A14 | （0～1.0）MPa | 1.5MPa | 4.0MPa | * | * |
G15 | A15 | （0～2.0）MPa | 3.0MPa | 8.0MPa | * | * |
G16 | A16 | （0～2.5）MPa | 4.0MPa | * | ||
G17 | A17 | (0～7.0)MPa | 9.0MPa | * |
| |
G18 | A18 | (0～10)MPa | 15MPa | * |
| |
G19 | A19 | (0～20)MPa | 30MPa | * |
| |
G20 | A20 | (0～35)MPa | 45MPa | * |
| |
G21 | A21 | (0～70)MPa | 90MPa | * |
| |
G22 | (-2.5～2.5)kPa | 0.6MPa | * | |||
G23 | (-5～5)kPa | 0.6MPa | * | |||
G24 | (-10～10)kPa | 30kPa | 0.6MPa | * | * | |
G25 | (-20～20)kPa | 60kPa | 0.6MPa | * | * | |
G26 | (-40～40)kPa | 150kPa | 0.6MPa | * | * | |
G27 | (-100～100)kPa | 300kPa | 1.0MPa | * | * | |
G28 |
| (-100～400)kPa | 600kPa | 2.5MPa | * | * |
G29 |
| (-100～500)kPa | 1.0MPa | 4.0MPa | * | * |
G30 |
| (-100～1000)kPa | 1.5MPa | 4.0MPa | * | * |
G31 |
| (-100～2)MPa | 3.0MPa | 8.0MPa | * | * |
G32 |
| (-100～4.0)MPa | 3.0MPa | 8.0MPa | * | * |
G33 |
| (-100～7.0)MPa | 3.0MPa | 10.0MPa | * | * |
