產品特點
●  直觀顯示在線輸出信號值，方便現場點檢與操作
●  高精度四位LED數碼顯示，顯示分辨率末位±2字
●  可編程設定兩路上下限隔離式開關量報警信號輸出
●  三線、四線或兩線 Pt100熱電阻信號直接輸入
●  精度、線性度誤差等級： 0.2級（相對溫度）
●  內置多種保護電路,線性化處理和長線補償電路
●  電源、信號：輸入/輸出 3000VDC三隔離
●  輔助電源：5V、12V、15V或24V直流單電源供電
●  國際標準信號輸出：4-20mA/0-5V/0-10V等
●  低成本、小體積標準DIN 35導軌安裝方式
●  工業級溫度范圍: - 25 ~ + 70 ℃

典型應用
●  溫度信號隔離、采集、變換及監控
●  工業現場高精度溫度測量
●  熱電阻信號隔離與溫度控制
●  模擬信號地線干擾抑制及采集隔離
●  溫度傳感器信號轉換成標準信號
●  環境溫度、水溫、油溫監測與報警控制
●  信號遠程無失真?zhèn)鬏?nbsp;
●  電力監控、醫療設備溫度控制隔離安全柵
●  石油、化工、環保、采礦系統溫度控制監測
●  工業設備溫度測量、監視和遠程控制
●  溫度傳感器、變送器工作狀態顯示與控制

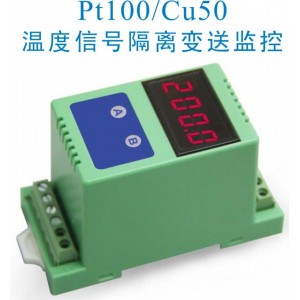

       SunYuan  DIN 1X1 ISO Z-W-P-O（LED1）系列智能化隔離變送器，是一種將熱電阻傳感器測量的信號隔離轉換成與溫度變換成線性比例標準信號輸出的顯示控制變送器。該產品集隔離、顯示、報警控制、變送于一體，內部包含有一組高效率多隔離的DC/DC電源變換電路、熱電阻線性化、長線補償、干擾抑制電路、信號調制解調電路、信號耦合隔離變換電路、顯示和報警控制電路等。特別適用于Pt100/Cu50等傳感器熱電阻信號隔離轉換、監控、變送與無失真遠傳，及工業現場PLC/DCS系統的溫度信號顯示控制與采集隔離。產品內部集成工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。這種智能化設計的新型隔離變送器系列產品，內置反接、過載、抗浪涌等多種保護電路，采用標準DIN35導軌安裝方式，方便用戶現場使用。

       DIN 1X1 ISO Z-W-P-O（LED1）系列產品采用智能化設計，具備了傳統產品所不具備的多種功能。只需單電源供電，就可將熱電阻溫度信號進行隔離變送，并按設定范圍線性對應地以十進制數字量顯示出來。傳統嵌入的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種嵌入式智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，并具有反向、過流保護功能。產品廣泛適用于工業控制、石油化工、環境保護、智能家居、采礦等行業對溫度物理量控制點的監測與控制。

       DIN 1X1 ISO Z-W-P-O（LED1）系列溫度信號智能監控隔離變送器可直接將熱電阻信號進行隔離放大轉換，同時具備信號顯示及輸出報警控制功能。其嵌入的智能數顯表用于測量變送信號，所顯示數字并非直接的輸出電壓或電流測量值，而是信號預設值，通過設定將測量的輸出零點和滿度電壓或電流值相對這兩個預設值呈線性顯示出來。  例如：變送輸出4-20mA，4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會顯示2000，輸入12mA時表就會顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會顯示0，輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999，即四位；最小為-1999。其具備的報警功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。設定的兩個報警點有正、反報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過數字光耦隔離輸出報警信號。需設置報警功能的產品，其上限或下限報警值及報警方式可由編程器修改，詳細設置方法請參照后頁的《顯示表使用說明書》。
備注：報警信號為OC門（集電極開路）輸出，具體應用方式請參照后頁【報警輸出及應用】說明。


產品原理框圖
