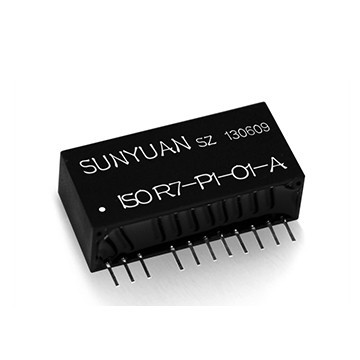

位移電阻信號變送器IC
傳感器輸出工頻交流信號轉換成模擬
深圳市順源科技兩線制4-20mA差分信

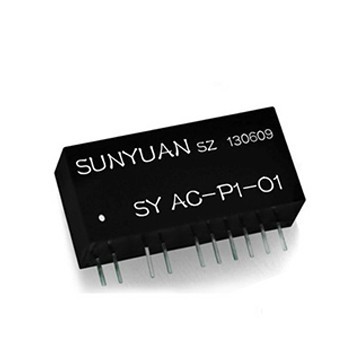

交流信號轉直流（AC/DC）顯示控制變
順源科技定電壓輸入隔離正負穩壓雙

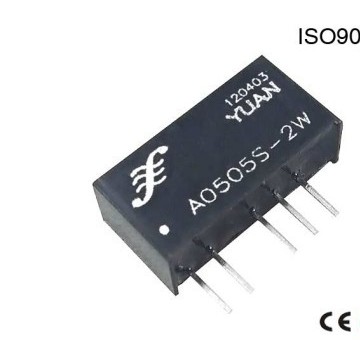

歡迎選購非穩壓穩壓電源模塊A0505S-
兩線制4-20mA差分信號采集調理器
深圳市順源科技正弦波/方波脈沖轉換
- 輸入：
- Pt100,Cu50,溫度測量
- 輸出：
- 0-5KHz,0-10KHz,1-5KHz等
- 封裝方式：
- SIP 16Pin
模塊內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端熱電阻長線補償電路、線性化處理電路、電壓放大調整電路、精密電壓頻率轉換電路、分頻電路、隔離抗干擾抑制電路供電和輸出端輸出電路供電。特別適用于將熱電阻信號隔離轉換成數字脈沖頻率信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與隔離。內部采用的SMD工藝結構及新技術隔離措施使該器件能達到：工作電源/信號輸入/輸出 3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
ISO Z-W-P-F 系列溫度信號隔離放大器使用非常方便， 用戶只需外接零點、滿度電位器進行校準即可實現Pt100熱電阻傳感器信號隔離轉換成單位脈沖頻率信號的隔離變送。產品可根據用戶工業現場自定義參數要求來定制，安裝方式為標準SIP 16Pin PCB板焊接安裝或標準DIN 35導軌安裝。特別適用于儀器儀表和工控智能化行業遠程遙測遙控設備中調頻調相、AD轉換、GPRS/GMS無線數傳、數字溫度表、數據測量儀器等需要實現Pt100熱電阻信號隔離變送的場合，并可以實現工業現場溫度控制信號遠距離傳輸一進一出、兩進兩出的功能。產品廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
圖１ ISO Z-W-P-F系列隔離變送器原理框圖
產品型號及定義
產品選型舉例：
例1： 輸入：Pt100，溫度范圍 -20-100℃；輸出：0-5KHz（5V電壓脈沖）； 輔助電源：24V；IC封裝方式
產品型號： ISO Z1-W1-P1-F1
例2： 輸入：Cu50，溫度范圍 0-100℃；輸出：0-5KHz（5V電壓脈沖）；輔助電源：12V；IC封裝方式
產品型號： ISO Z4-W2-P2-F1
例3： 輸入：Pt100，溫度范圍 0-150℃； 輸出：0-10KHz（5V電壓脈沖）；輔助電源：24V。一進一出導軌式。
產品型號： DIN 1X1 ISO Z1-W3-P1-F2
例4： 輸入：Pt100，溫度范圍 0-200℃；輸出：0-10KHz（集電極開路）；輔助電源：5V；IC封裝
產品型號： ISO Z1-W4-P3-F5
例5： 輸入：Pt100，溫度范圍 0-150℃； 輸出：0-5KHz（集電極開路）；輔助電源：24V。二進二出導軌式。
產品型號： DIN 2X2 ISO Z1-W3-P1-F4
詳細技術資料：http://www.szsunyuan.net/index.php?m=content&c=index&a=show&catid=63&id=177 產品選型舉例：
例1： 輸入：Pt100，溫度范圍 -20-100℃；輸出：0-5KHz（5V電壓脈沖）； 輔助電源：24V；IC封裝方式
產品型號： ISO Z1-W1-P1-F1
例2： 輸入：Cu50，溫度范圍 0-100℃；輸出：0-5KHz（5V電壓脈沖）；輔助電源：12V；IC封裝方式
產品型號： ISO Z4-W2-P2-F1
例3： 輸入：Pt100，溫度范圍 0-150℃； 輸出：0-10KHz（5V電壓脈沖）；輔助電源：24V。一進一出導軌式。
產品型號： DIN 1X1 ISO Z1-W3-P1-F2
例4： 輸入：Pt100，溫度范圍 0-200℃；輸出：0-10KHz（集電極開路）；輔助電源：5V；IC封裝
產品型號： ISO Z1-W4-P3-F5
例5： 輸入：Pt100，溫度范圍 0-150℃； 輸出：0-5KHz（集電極開路）；輔助電源：24V。二進二出導軌式。
產品型號： DIN 2X2 ISO Z1-W3-P1-F4
