口徑：

25-1500mm

精度：

滿管式: 1級 插入式: 2.5級

被測介質溫度：

-40℃—350

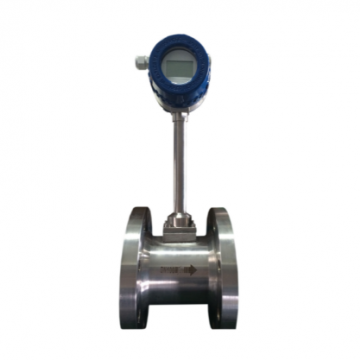

渦街流量變送器可在常規的流量范圍內準確測量氣體、液體和蒸汽的流量，可由開關設定適應各種口徑和各類測量介質；可直接顯示被測介質的瞬時流量、累積流量、頻率等參數，容易與計算機、DCS等數字系統配套使用,是一種比較先進、理想的流量儀表。可廣泛應用于石化、冶金、紡織、機械、供熱、供水及煤氣等行業的各種液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

  特點

  安裝簡便，維護十分方便。

  應用范圍廣，壓力損失小，運行費用低。

  結構簡單牢固，無可動部件，使用壽命長。

  采用抗機械振動，抗沖擊和抗臟污的結構新設計。

  從檢測探頭到運放電路實現了高度的互換性和通用性。

  可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網。

  檢測元件不直接接觸測量介質，尤其適合惡劣環境下的流量測量。

  操作簡單，全部參數設定和調試在出廠前已完成，一般通電后即可正常工作。

  在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。

  采用無后備電源的斷電累計流量數據保護新技術,保存時間不受限制。

 結構與工作原理

       流量變送器探頭檢測到的微弱電信號經放大、濾波、整形后生成脈沖信號，其頻率與流量成正比；智能積算部分主要由處理器和LCD液晶顯示兩部分組成。微處理器接受來自鍵盤的操作命令，以選擇不同的顯示內容或輸入設定的儀表系數及其他參數，同時把脈沖頻率信號轉換成標準信號，根據設定的參數運算后得出瞬時流量進行累計、存儲、顯示并輸出。

技術參數

測量介質：液體、氣體、蒸汽；

測量范圍：（見表1）

公稱通徑：（見表1）非標產品可根據用戶要求特殊定做。

介質溫度：-40℃—350℃

介質壓力：1.6MPa、2.5MPa、4.0MPa以上要求，請選用高壓渦街流量變送器。

測量精度：滿管式: 1級     插入式: 2.5級

范 圍 度：正常范圍1：10   擴展后范圍1：15

輸出信號：4~20mA

壓力損失系數：Cd≤2.6

累計流量顯示：9位LCD顯示，999999999工程單位

數據保存時間：大于10年

環境溫度：-40—+55℃（非防爆場所）；-20—+45℃（防爆場所）

環境濕度：相對濕度5-85%

雷諾數范圍: 正常 4×10⁴-7×10⁶，擴展 1×10⁴-7×10⁶

信號線接口：內螺紋 M20×1.5

防爆等級：本安型IIcT2－T5

防護等級: IP65

儀表材質：變送器外殼采用鋁合金;表體采用1Cr18Ni9Ti,

也可根據用戶要求采用特殊材質。
